重型钢平台

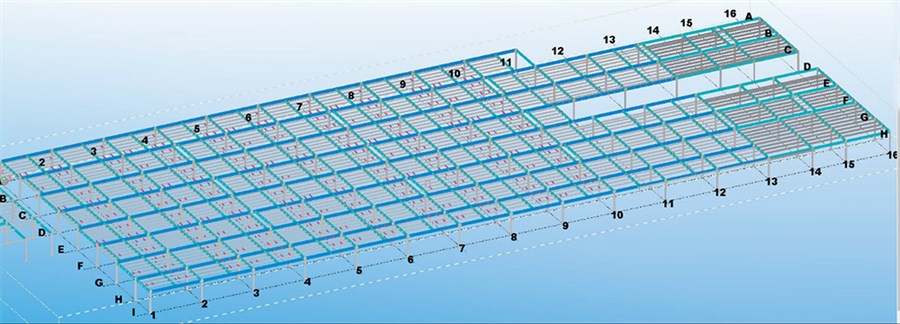

钢平台主体结构：

1.由钢材制成的工程结构，通常由型钢和钢板等制成的梁、柱、板等构件组成；各部分之间用焊缝、螺丝或铆钉等连接。现代钢结构平台结构形式多样，功能也一应俱全。其结构最大的特点是全组装式结构，设计灵活，在现在的存储中较为广泛应用。平台结构通常由铺板、主次梁、柱、柱间支撑，以及梯子、栏杆等组成。钢结构平台分类：按使用要求可分为室内和室外平台，承受静力荷载和动力荷载平台、生产辅助平台，以及中、重型操作平台等。 2.按照支座处理方式不同，平台结构还可分为：

（1）直接搁在厂房柱的三角架或牛腿上的平台，功能通常为安全通道或为一种简单的中型操作平台。

（2）一侧支撑于厂房柱或建筑物墙体，另一侧设独立柱的平台。

（3）支撑于大型设备上的平台。

（4）全部为独立的平台。 钢平台主体部分包括立柱、主梁、辅梁、支撑梁及楼板等，客户可根据本章节要求进行选型。

1、立柱

1) 立柱采用方管，立柱底部和顶部分别焊有底板和顶板，并焊有三角筋板加强；

2) 底板厚度不低于16mm, 采用化学螺栓与地面连接固定;

3) 立柱底脚采用可调式加无收缩水泥灌浆，灌浆投影面积同底板面积;

4) 立柱底部需加有防撞护角;

5) 不同承载及立柱间距对应的选型如下表（平台高度5m）：

立柱示意图：

2.主梁

1) 主梁采用 H 型钢；与立柱顶板间采用高强度螺栓连接；

2) 满载时，主梁挠度不大于 L/400，挠度变形量不大于 10mm；

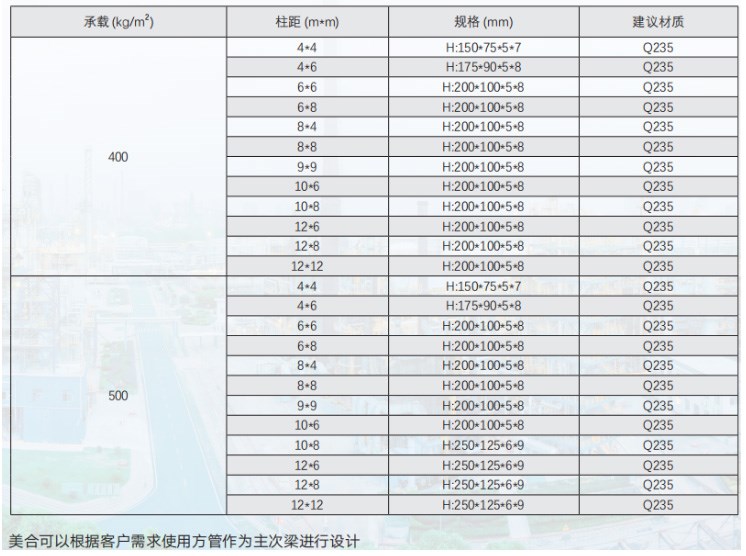

 3）不同承载及立柱间距对应的主梁选型如下表（平台高度 5m）：

3、辅梁

1) 柱距大于 6m 时需增设辅梁，辅梁采用 H 型钢，间距不大于 1m；

2) 辅梁与主梁间采用高强度螺栓连接；

3) 满载时，其挠度不大于 L/300，挠度变形量不大于 10mm；

4) 不同承载及立柱间距对应的辅梁选型如下表（平台高度 5m）：

4、辅梁间支撑梁 当主梁长度低于 6m 时，主梁间需增设支撑梁，支撑梁间距 1m，主要用于楼板支撑；当主梁超过 6m（含 6m）时，辅梁之间根据设备分布视情况要增设支撑梁。
